Ein Magnetschalter erkennt ausgelöst durch eine Änderung des Magnetfelds die Anwesenheit oder Abwesenheit eines Objekts, ohne es je zu berühren. Überall dort, wo sich Maschinen bewegen, Türen öffnen, Kolben verfahren oder Krane ihre Position wechseln, liefert dieses berührungslose Prinzip eine zuverlässige, verschleißfreie Positionserfassung selbst in rauen Umgebungen.
Bei Consult-IMPEX liefern wir robuste Magnetschalter und weitere Industriesensoren, die Automatisierung, Materialfluss und Schwerlastanlagen drinnen und draußen sicher am Laufen halten.

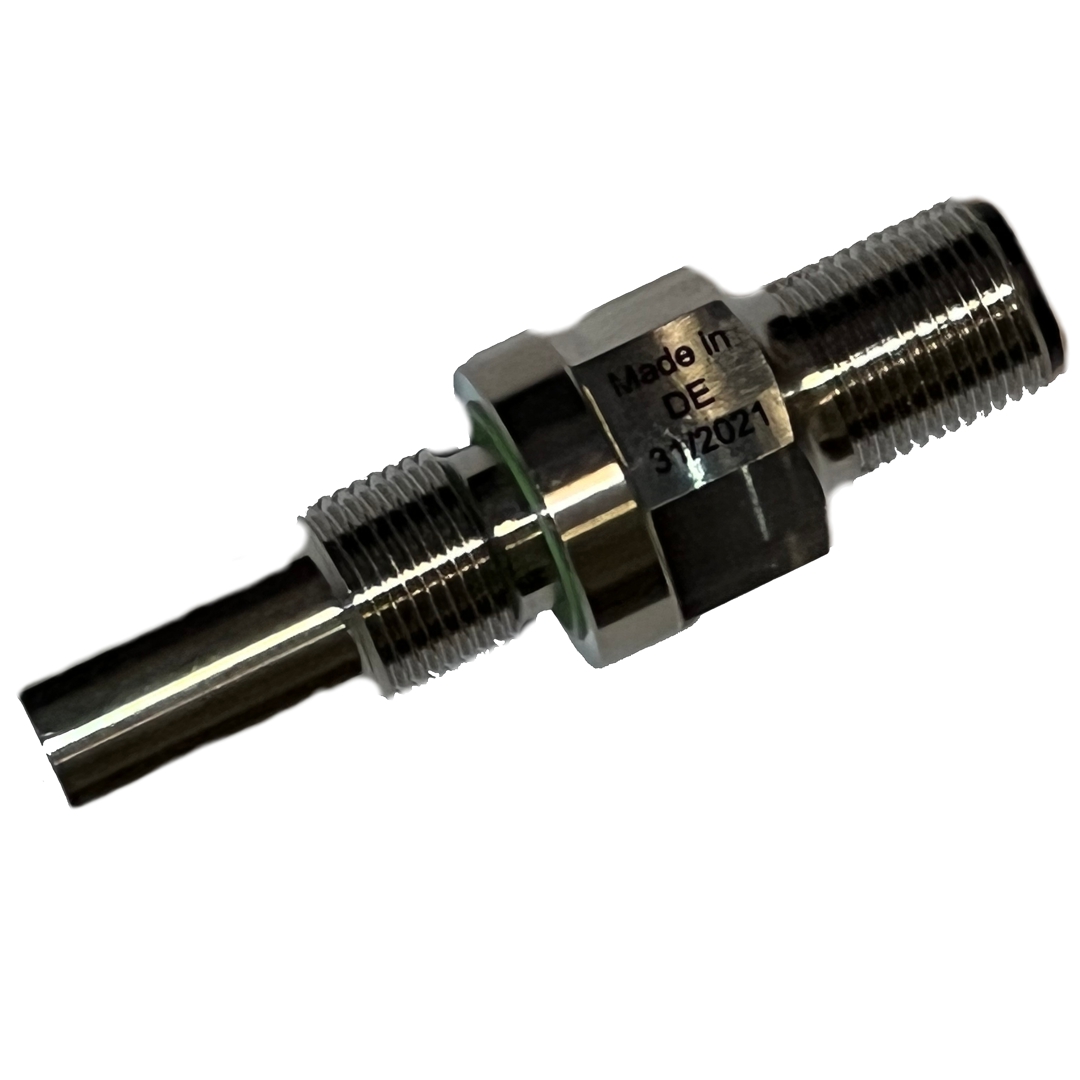

Ein Magnetschalter ist ein positionserfassendes Bauteil, das ohne jeden mechanischen Kontakt zum erfassten Objekt arbeitet. Er gibt ein Signal aus, je nachdem, ob sich ein Magnet in seinem Erfassungsbereich befindet oder nicht. Weil es keinen physischen Kontakt und keinen beweglichen Hebel gibt, der verschleißen könnte, erreicht ein magnetischer Näherungsschalter eine deutlich längere Lebensdauer als ein herkömmlicher mechanischer Endschalter. Die einschlägigen Normen (IEC 60947-5-2) ordnen den magnetischen Typ neben induktiven, kapazitiven, ultraschall- und fotoelektrischen Näherungsschaltern ein, doch die magnetische Variante hebt sich durch ihre Einfachheit, Robustheit und Unempfindlichkeit gegen Staub, Schmutz und Feuchtigkeit ab.
Das Funktionsprinzip ist unkompliziert. Nähert sich ein Magnet dem Schalter, reagiert das innenliegende Sensorelement auf das Magnetfeld und ändert seinen Zustand; entfernt sich der Magnet wieder, schwächt sich das Feld ab und der Kontakt kehrt in seine Ruhelage zurück. Als Sensorelement dienen typischerweise ein Reed-Kontakt mit mechanischen Kontakten, ein Hall-Sensor oder ein magnetoresistives Element, dessen Widerstand sich mit dem Feld ändert.
Jeder magnetische Sensor ist als Schließer (NO / a-Kontakt) oder Öffner (NC / b-Kontakt) erhältlich. Ein Schließer bleibt AUS, bis sich ein Magnet nähert und ihn EINschaltet, während ein Öffner genau umgekehrt arbeitet. Diese Flexibilität erlaubt es, den Schalter direkt in Sicherheitskreise, SPS-Eingänge oder Alarmsysteme einzubinden.

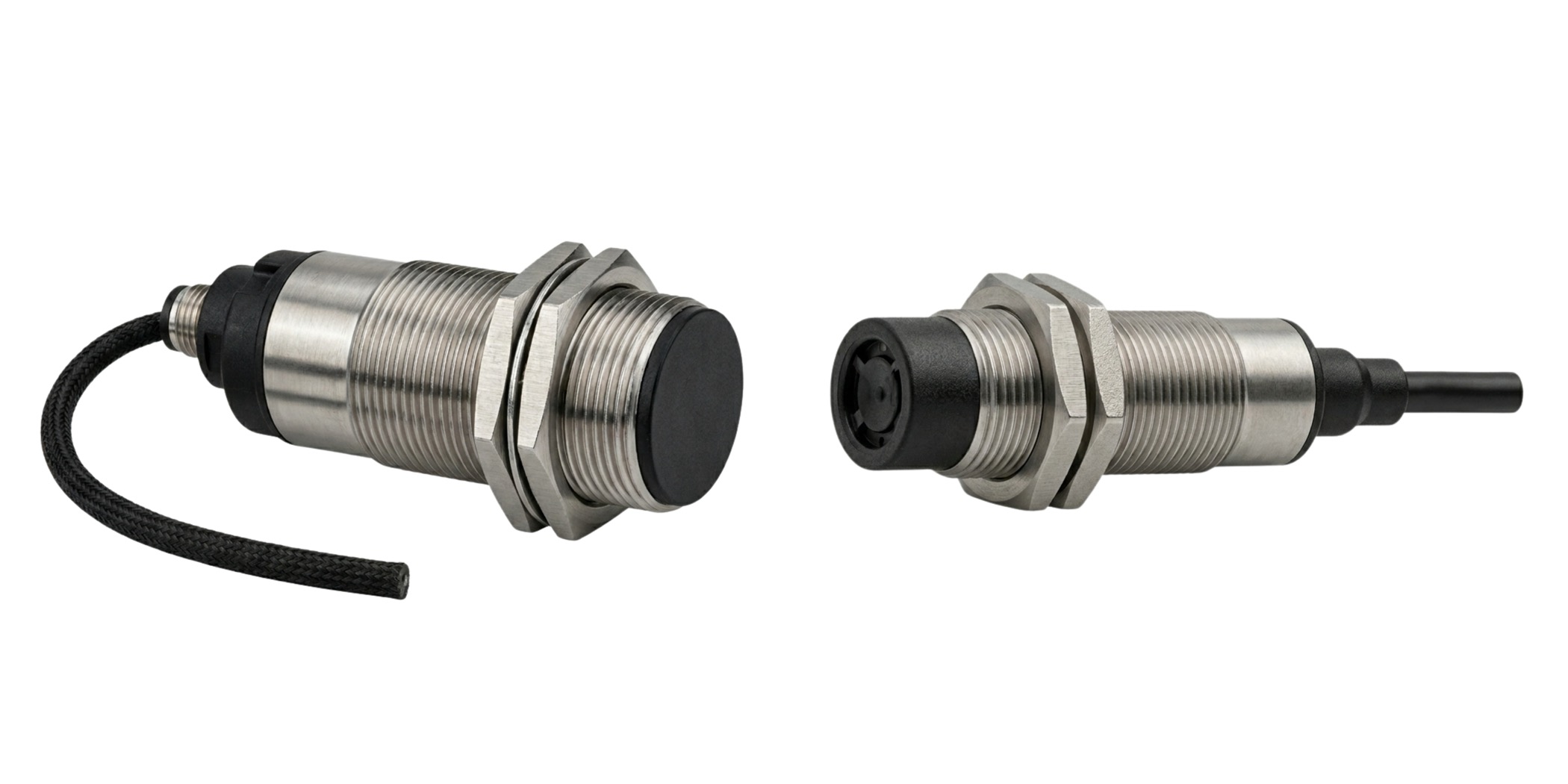

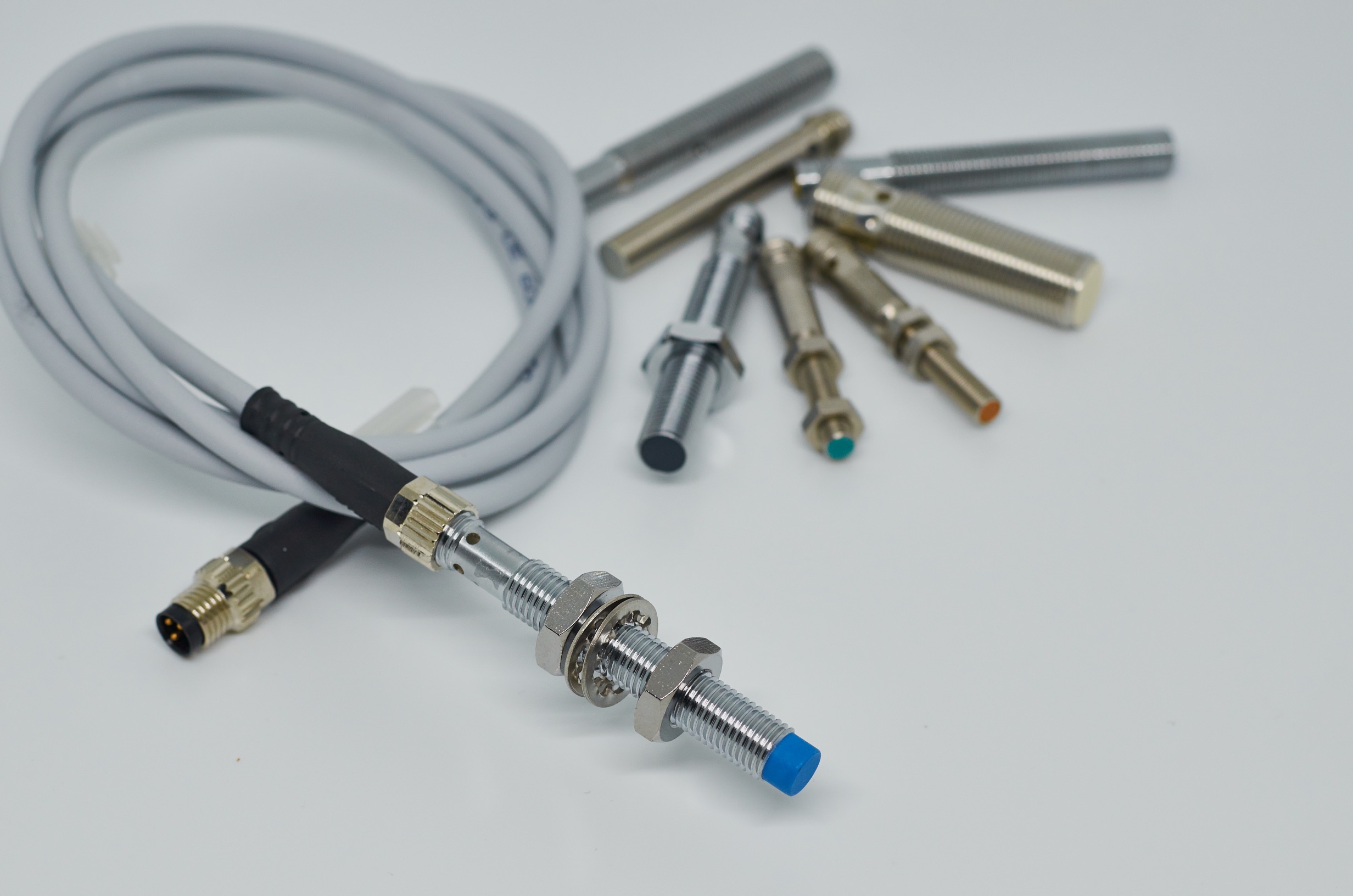

Magnetschalter lassen sich in zwei große Familien einteilen. Beim integrierten Vane-Typ (Blenden-Typ) sitzen Magnet und Schalter gemeinsam in einem U-förmigen Gehäuse; die Schaltung erfolgt, wenn eine ferromagnetische Blende durch den Schlitz fährt und den magnetischen Pfad abschirmt. Beim Separat-Typ ist der Schalter am Maschinenrahmen fixiert, während der Magnet auf dem beweglichen Teil mitfährt, sodass der Kontakt bei jedem Vorbeigang des Magneten schaltet. Zylindrische und Memory-Ausführungen erweitern das Spektrum: zylindrische Modelle eignen sich für kompakte Montage, Memory-Typen halten ihren EIN-Zustand, nachdem der Magnet passiert ist. Kompakte Magnetfeldsensoren werden zudem häufig eingesetzt, um die Kolbenstellung in Pneumatik- und Hydraulikzylindern zu erfassen, eine klassische und kostengünstige Automatisierungsaufgabe.
Bei der Auswahl eines Magnetschalters sind drei Parameter entscheidend: Schaltabstand, elektrische Nennwerte und Umgebungstemperatur. Der Schaltabstand ist der Spalt zwischen Schaltfläche und Magnet, bei dem zuverlässig geschaltet wird; da die Magnetgröße die Feldstärke bestimmt, müssen Schalter und Magnet stets als Paar abgestimmt werden – unter Berücksichtigung der Hysterese (Differenz zwischen Ein- und Ausschaltpunkt). Die elektrische Spezifikation hängt vom eingebauten Kontakt ab, prüfen Sie daher den Nennbetriebsstrom und die Nennspannung Ihrer Last. Achten Sie schließlich auf den zulässigen Temperaturbereich; magnetische Näherungsschalter für hohe Temperaturen arbeiten bis 130 °C, während ein IP-67-Gehäuse Wasser und Staub auch im anspruchsvollen Außeneinsatz fernhält.
Dank ihrer berührungslosen, wetterunabhängigen Bauweise finden sich Magnetschalter in der gesamten Industrie: an Bahntechnik, in Stahl- und Kraftwerken, an Aufzügen, Förderanlagen und Pneumatikzylindern sowie im gesamten Kran- und Hafenbereich. Typische Aufgaben sind Endlagenerfassung, Tür- und Torüberwachung, Sicherheitsverriegelungen und Wegbegrenzungssignale. An Kranen und schwerem Handling-Equipment ergänzen diese Schalter radarbasierte Kollisionsschutzsysteme, indem sie diskrete Positionen und Endanschläge bestätigen. Weil die Technik unempfindlich gegen Staub, Vibration und Feuchtigkeit ist, kann ein robuster Magnetsensor deutlich weniger langlebige mechanische oder optische Alternativen ersetzen.
Als Spezialanbieter für Industriesensoren und Erfassungstechnik bietet Ihnen CONSULT-Impex den richtigen Magnetschalter für Ihre Anwendungszwecke. Bei Rückfragen kontaktieren Sie uns gerne über Ihren bevorzugten Weg mit den Informationen von unserer Kontaktseite. Alle Informationen zu unseren Magnetschaltern finden Sie auf den jeweiligen Produktseiten.
